Dichtung Set Schwengelpumpe Typ 75

Art.Nr.: dst75

Dichtung-Set für Schwengelpumpe besteht aus
Ledermanschette für Schwengelpumpe Typ 75 - Gummidichtung für Nasenstechventil -
Dichtung Pumpenfuß -
Versand als einzelner Artikel (Set wie abgebildet) nur 2.99€

technische Daten:
1 x Ledermanschette für Handschwengelpumpe Kolben Typ 75
Maße
Außendurchmesser im eingebauten Zustand 75mm (Lieferzustand 80mm)
Innendurchmesser 51mm
Lederdicke 4mm



1 x Gummidichtung klein für Nasenstechventil
Außendurchmesser 50mm
Innendurchmesser 25mm
Dicke 3mm



1 x Gummidichtung groß zwischen Pumpenfuß und Grundkörper
Außendurchmesser 90mm
Innendurchmesser 66mm
Dicke 2,4mm




Lieferumfang im Set: Lederdichtung (Kolben), Dichtung groß zwischen Pumpenfuß und Grundkörper Schwengelpumpe, Dichtung für Nasenstechventil

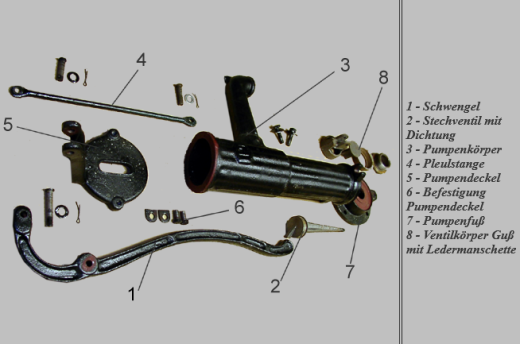

Information zum Einbau der einzelnen Dichtungen in Bildern

Ledermanschette im Kolben, dazu wird der Kolben durch lösen des Gewindes demontiert. Die Ledermanschette muss trocken eingebaut werden. Nachträgliches Befüllen lässt die Dichtung im Kolben der Schwengelpumpe quellen und sorgt für Dichtheit.


Die Dichtung am Nasenstechventil wird nur eingeklemmt - vor dem Einbau muss vorhandener Rost entfernt werden. Die Auflageflächen der Dichtung sollte Eben sein um eine gute Dichtwirkung zu erzielen.

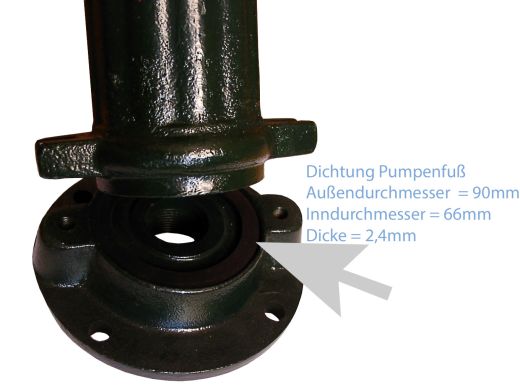

Vor dem Einbau der großen Dichtung im Pumpenfuß muss ebenfalls vorhandener Rost und Unebenheiten entfernt werden




Preis:

7,39 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
