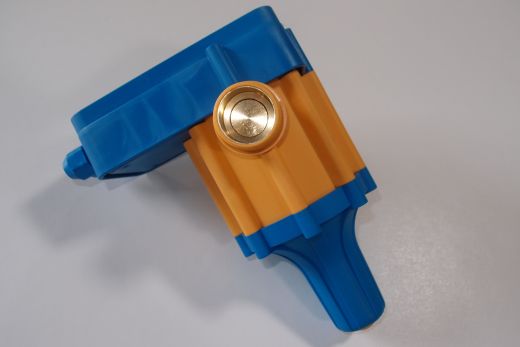

Mascontrol Druckschalter 5/4 Zoll Pumpensteuerung 1 1/4 Anschluss mit Kabel

Art.Nr.: 96314785-k

Technische Daten Mascontrol mit 1 1-4 Zoll Anschluss:

-Stromspannung einphasig 230 V ~
-Zulässige Spannungsschwankungen ± 10%
-Frequenz 50/60 Hz
-Maximale Stromstärke 30 (16) A
-Für Pumpen bis 2,2 KW  Nennleistung (P2)  =  4,8 KW Leistungsaufnahme (P1)
-Schutzart IP 65
-Max. Betriebsdruck 1 MP á 10 bar
-Max. Betriebstemperatur 0 - 60°C
-Anschlüsse mit Gewinde  11/4"AG  =  ca. 42 mm
-Klasse II - doppelte elektrische Isolierung n / a
-Die Geräte werden mit einem nicht verstellbaren Standardstartdruck von 1,5 bar geliefert.

Leistungen:
- Startet und stoppt die Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Verbraucher.
- Sorgt für gleichbleibend konstanten Druck.
- Stoppt die Pumpe bei Wassermangel (Trockenlaufschutz).
- Beseitigt die Wirkung von Druckstößen.

1.  Alle unsere Geräte sind VDE und EMV geprüft.
2.  Es handelt sich ausschließlich um A-Sortierungen
3.  Der originale Mascontrol mit 30 A-Schaltleistung und den langlebigen Schaltrelais, plus einem Varistor gegen Spannungspitzen !! Fast unverwüstliche Membran !!
4.  Für Pumpen bis 2,2 KW  Nennleistung (P2)  =  4,8 KW Leistungsaufnahme (P1)

Konstruktionsmerkmale:
- Presscontrol besteht aus einem hydraulischen und einem austauschbaren, auch als Ersatzteil lieferbaren elektronischen Teil.

Hydraulischer Teil besteht aus:
- einem formgepressten und verstärkten Kunststoffkörper.
- einer auf Druckänderungen ansprechenden Membran und Feder.
- einem auf Durchflussänderungen ansprechenden Ventil.
- einem Sperrventil.
- einem Sicherheitsventil zur Vermeidung von Wasseraustritten bei Beschädigung der Membran.

Elektrischer Teil besteht aus:
- einem dichten Kasten aus selbstlöschendem formgepresstem Kunststoff.
- einer einzelnen getesteten und geprüften elektr. Karte mit isolierbeschichteten Leiterbahnen.
- einem Relais mit Spezialkontakten und einer Schaltdauer von 300,000 Zyklen bei unterbrechungsfreiem Betrieb mit maximaler Last von 2,2 KW Nennleistung.
- einem Varistor gegen Spannungsspitzen.

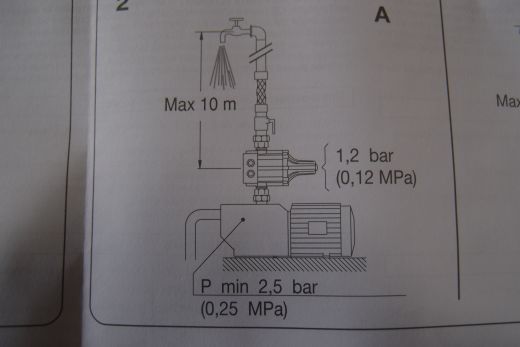

Installationsbeispiel und Installationshinweise:
Der Höhenunterschied zwischen Mascontroll und der letzten Zapfstelle darf 15 m nicht überschreiten. Der Höhenunterschied bzw. die Leitungslänge zwischen Pumpe und Mascontrol unterliegt keinen Beschränkungen, ausser der Pumpenleistung. Mascontrol muß absolut senkrecht montiert werden (nicht liegend oder schräg), damit eine einwandfrei Funktion gewährleistet ist. Zum korrekten Abschalten der Pumpe muß diese einen Mindestdruck von ca. 3 bar liefern.
