Brio Top Druckschalter 1 1/4 Zoll 16A Pumpensteuerung

Lieferzeit 2-3 Werktage
Art.Nr.: briotop
GTIN/EAN: 4260765847647
Bewertungen: (0)

Datei

Bedienungsanleitung Brio Top Druckschalter 1 1/4 Zoll Download 1.43 MB
Ihre Vorteile bei uns zu kaufen
 persöhnliche Beratung
Artikel am  Lager
sicheres Einkaufen
60 Tage Widerrufsrecht
lebenslange Garantie auf Erdbohrer
und Kiespumpen
kulanter Kundenservice


147,09 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

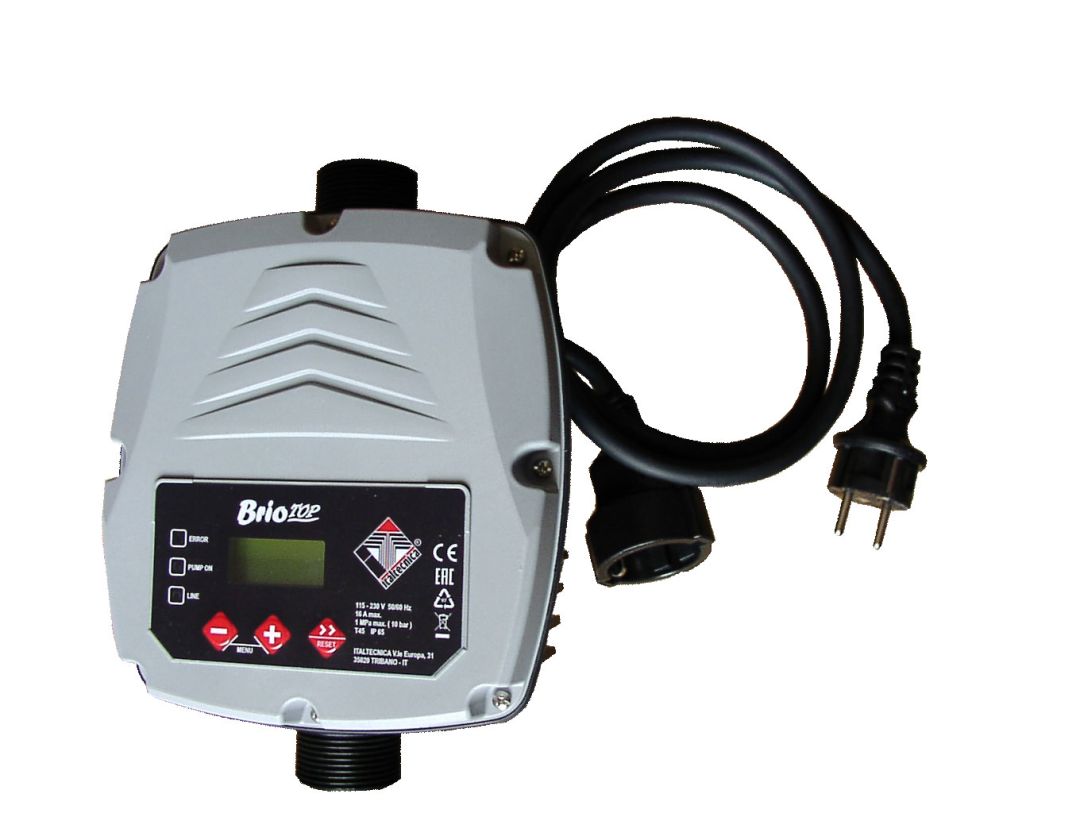

Pumpensteuerung - Druckschalter BRIO TOP 1 1/4 Zoll mit Kabel

Vorteile (gegenüber anderen Geräten):
- Arbeitet sowohl in vertikaler als auch in horizontaler Lage.
- Der Einschaltdruck ist zwischen 0,5 - 8 bar einstellbar.
- Der Ausschaltdruck ist zwischen 1,0 - 9 bar einstellbar.
- Durch äusserst kompakte Bauweise ist Brio überall leicht zu installieren.

Funktion:
-Automatisierter Start und Stopp der Elektropumpe
-Doppelpumpenbetrieb mit abwechselndem Betrieb
-Leichte und präzise Einstellung des Betriebsdrucks über das Display
-Schutz vor Trockenlauf mit automatischem Reset
-Waagrecht wie senkrecht installierbar
-Digitalanzeige des Drucks und des aufgenommenen Stroms im Display
-Drei LED`s für den Betriebszustands (Netz, Fehler, Pumpe in Betrieb)
-Digitaler Eingang für Schwimmer oder Anschluss an Fernsteuerung
-Ausgang mit konfigurierbarem Relais
-Herausziehbare Klemmen zur Erleichterung der Verkabelung
-Alarmhistorik

Schutzvorrichtungen:
Trockenlaufschutz
Amperometrischer Schutz des Motors = Motorschutzschalter
Überdruck
Frostschutz
Vorbeugung der Blockierung der mechanischen Pumpenteile


Brio Top ist eine elektronische Kontrollvorrichtung für Einphasen-Elektropumpen, die den Start und den Stopp der Pumpe automatisch ermöglichen und sie schützen, wenn den Betrieb störende Bedingungen auftreten (Wassermangel, Motorenüberlastung, Eisgefahr).
Brio Top kann in verschiedenen Anlagen eingesetzt werden:
- Mit einer einzelnen Elektropumpe,
- In einem Doppelpumpensystem, in dem sich die Pumpen automatisch abwechseln;
- In Anreihung an eine Vorrichtung mit variabler Geschwindigkeit (Sirio, Sirio Entry) zur Ausführung der Pumpgruppen mit konstantem Druck.
Brio Top ist für den Betrieb gemäß zwei verschiedenen Prinzipien programmierbar:

Modus P+F (Druck und Fluss) = in diesem Modus wird die Pumpe infolge der Druckverringerung gestartet, nachdem der eingestellte Mindestgrenzwert erreicht wurde (Pmin); die Pumpe funktioniert, bis die Wasserentnahme endet und der Fluss in der Vorrichtung null ist. In diesem Zustand entspricht der Druck in der Anlage der maximalen Förderhöhe der Pumpe.

Modus P+P (Druck + Druck) = in diesem Modus wird der Betrieb der Pumpe im Rahmen von zwei Druckniveaus geregelt (Pmin und Pmax); das Erreichen des unteren Druckgrenzwerts (Pmin) bestimmt den Start der Pumpe, während der Stopp am eingestellten oberen Grenzwert erfolgt (Pmax). In dieser Konfiguration ist die Anwendung eines entsprechend bemessenen Überlaufsgefäßes je nach Anforderung der Anlage und Pumpentyp unumgänglich.

In beiden Betriebsmodi schützt die Vorrichtung die Pumpe vor einem Trockenlauf über eine kombinierte Kontrolle des Flusses und des Drucks, wenn an der Ansaugung kein Wasser vorliegt. Der Doppeltpumpenbetrieb ist nur im Modus "P+P" zugelassen.

Technische Daten:
Stromspeisung :                                Einphasig 230Vac, ±10%/ -50/60 Hz
Ausgang Motor:                                 230V - Eine Phase
Motorenhöchstleistung:                     2200 W - 3Hp
Höchstphasenstrom des Motors:      16A für Pumpen bis 2,2KW
Zulässiger Höchstdruck:                   10 bar
Höchsttemperatur der Flüssigkeit:    30°C Max.
Umgebungstemperatur:                    55°C
Druckverlust:                                     0,5 Bar bei 100 l/Min.
Wasseranschluss:                             1 1/4" AG
Schutzart:                                          IP 65
Gewicht:                                            1.5 Kg.
Abmessungen (L x B xH):                  247 x 173 x 127 mm
Kabel: ja                                           Kabel mit Schuko-Stecker und Schuko-Kupplung


Arbeiten an elektrischen Anlagen, Geräten oder Betriebsmitteln dürfen nur von einer Elektrofachkraft, den elektrotechnischen Regeln entsprechend vorgenommen werden.

Die Pumpensteuerung kann sowohl horizontal als auch vertikal montiert werden. Zwischen der Pumpensteuerung und den Abnahmestellen darf kein Rückschlagventil installiert werden. Zum korrekten Abschalten muss die Druckdifferenz zwischen Einschalt- und Ausschaltdruck mindestens 1,5 - 2,0 bar betragen.
Für Pumpenmotoren mit einer Leistung über 2,2 KW oder für Drehstrommotoren (380 V 3 Phasen) müssen Sie die Pumpensteuerung in Verbindung mit einem Schaltschütz installieren.

Achtung!
Elektronische Pumpensteuerungen müssen an einem trockenen, vor Feuchtigkeit und Sonne geschützten Ort montiert werden. Von einer Montage in einem Brunnenschacht wird erfahrungsgemäß dringend abgeraten. Durch falsche Installation entstandene Kondenswasserbildung in der Elektronik ist kein Gewährleistungsfall.


Lieferumfang:
Brio Top  mit Kabel
Bedienungsanleitung
