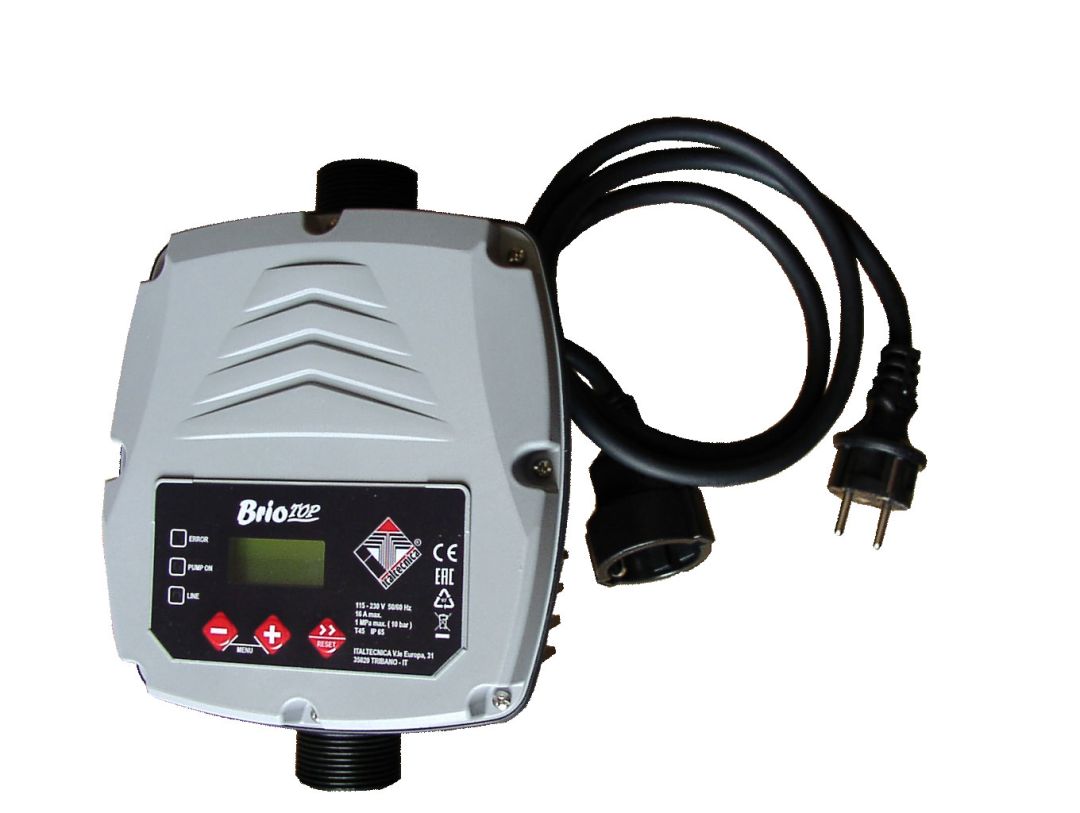

Pumpensteuerung BRIO TOP 1" mit Kabel – Elektronischer Druckschalter

Die intelligente und kompakte Elektroniksteuerung für Einphasen-Elektropumpen bis 2,2 kW. Automatischer Start/Stopp, umfassender Motorschutz und einfache Bedienung über Display.

Hauptmerkmale

• Flexibel einstellbar: Einschaltdruck 0,5–8 bar, Ausschaltdruck 1,0–9 bar
• Universelle Montage: Funktioniert sowohl waagrecht als auch senkrecht
• Doppelpumpenbetrieb: Automatischer Wechselbetrieb zweier Pumpen
• Digitales Display: Aktueller Druck + Stromaufnahme immer im Blick
• Komplettschutz: Trockenlauf, Überlast, Überdruck, Frostschutz + Blockierschutz
• Einfache Installation: Herausziehbare Klemmen + mit Schuko-Stecker und -Kupplung

Ihre Vorteile

• Sehr kompakte Bauweise – passt überall
• Präzise und einfache Druckeinstellung über Display
• Zuverlässiger Schutz der Pumpe vor Trockenlauf mit automatischem Reset
• Universelle Einbaulage (vertikal & horizontal)
• Professionelle Funktionen wie Alarmhistorie und konfigurierbarer Relais-Ausgang

Funktionsweise

Brio Top ist eine elektronische Kontrollvorrichtung für Einphasen-Elektropumpen. Sie übernimmt den automatischen Start und Stopp der Pumpe und schützt diese zuverlässig bei Störungen wie Wassermangel, Motorüberlastung oder Frost.

Unterstützte Betriebsarten

• Einzelpumpe
• Doppelpumpensystem mit automatischem Abwechseln
• Kombination mit Frequenzumrichtern (z. B. Sirio) für konstanten Druck

Betriebsmodi

• Modus P+F (Druck + Fluss): Pumpe startet bei Druckabfall und stoppt bei null Fluss
• Modus P+P (Druck + Druck): Klassische Druckregelung zwischen Pmin und Pmax (empfohlen mit Druckkessel)

Schutzvorrichtungen

• Trockenlaufschutz (kombinierte Fluss- und Drucküberwachung)
• Amperometrischer Motorschutz (Überlastschutz)
• Überdruckschutz
• Frostschutz
• Blockierschutz der Pumpe

Technische Daten

Wichtige Installationshinweise

• Die Steuerung darf kein Rückschlagventil zwischen sich und den Verbrauchern haben.
• Druckdifferenz zwischen Ein- und Ausschaltdruck sollte mindestens 1,5–2,0 bar betragen.
• Für Motoren > 2,2 kW oder Drehstrom (380 V) ist ein Schaltschütz erforderlich.
• Nur an trockenem, frost- und sonnengeschütztem Ort montieren. Keine Montage in Brunnenschächten!

Achtung: Arbeiten an elektrischen Anlagen dürfen nur von einer Elektrofachkraft ausgeführt werden.

Lieferumfang

• BRIO TOP Pumpensteuerung mit integriertem Kabel
• Schuko-Stecker und Schuko-Kupplung
• Ausführliche Bedienungsanleitung
