Brunnenpumpen-Anschlussset PE 32 für 4 Zoll Brunnen / DN 100

Ihr Vorteil: Leitung, Aufhängung und Anschlusskomponenten werden passend als Set zusammengestellt. So müssen die wichtigsten Teile nicht einzeln zusammengesucht werden.

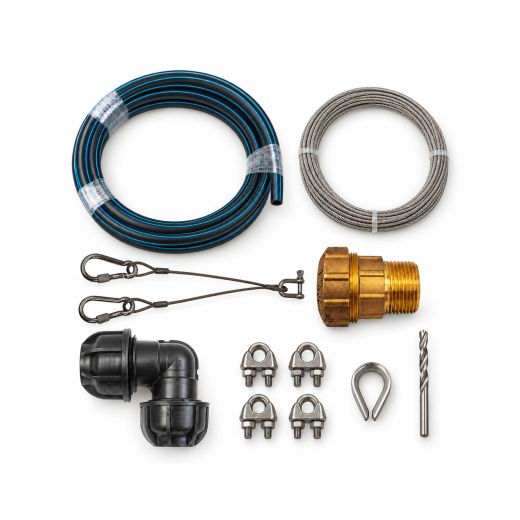

Basisset – immer enthalten

• PE-HD-Steigleitung PE 32 in der gewählten Länge: 10 m, 25 m oder 50 m
• Edelstahl-Drahtseil 3 mm in der zur Auswahl passenden Länge
• Y-förmige Edelstahl-Pumpenaufhängung, 37 cm lang, mit zwei 5-mm-Schraubkarabinern und oberem Schäkel
• 4 Edelstahl-Seilklemmen für das 3-mm-Drahtseil
• 1 Edelstahl-Kausche 3 mm
• 1 PE-32-Winkelverschraubung 90°
• PE-32-Anschlussverschraubung und zur gewählten Pumpenkonfiguration passende Gewindeverbindung
• 1 Metallbohrer 3,3 mm für die separate Seildurchführung im Brunnenkopf

Wählbare Erweiterungen

• Brunnenkopf: ohne Brunnenkopf oder mit Brunnenkopf für Brunnenrohr DN 100
• Rückschlagventil: ohne oder mit zusätzlichem Messing-Rückschlagventil 1 Zoll; die benötigte Gewindeverbindung wird passend zur Auswahl berücksichtigt
• Tiefbrunnenpumpe: ohne Pumpe oder mit IBO 3,5 IPRO 3/011, 230 V, 0,8 kW und 20 m blauem Pumpenanschlusskabel. Das Kabel endet in einem einzelnen Schuko-Netzstecker
• Pumpensteuerung: ohne oder mit Presscontrol-Druckschalter mit Kabel und Trockenlaufschutz

Sie verwenden bereits einen anderen Brunnenkopf? Dann bestellen Sie das Anschlussset ohne Brunnenkopf und wählen einen geeigneten Kopf separat in der Kategorie Brunnenköpfe. Bitte prüfen Sie dabei Rohrmaß, Durchführungen und Pumpendurchmesser.

Für welche Anlage ist das Set geeignet?

• für Brunnenrohre 4 Zoll / DN 100
• für PE-Steigleitungen mit 32 mm Außendurchmesser
• für 3-mm-Edelstahlseil zur separaten Pumpenaufhängung
• für Hauswasserversorgung, Gartenbewässerung und vergleichbare Brunnenanlagen – abhängig von Wasserbedarf, Förderhöhe und Brunnenleistung

Optionale Tiefbrunnenpumpe IBO 3,5 IPRO 3/011

Bereits in der Pumpe integriert: Die in dieser Set-Konfiguration angebotene IBO 3,5 IPRO 3/011 besitzt bereits ein eingebautes Rückschlagventil. Ein weiteres, externes Rückschlagventil ist deshalb nicht grundsätzlich erforderlich und wird nur bei entsprechender Optionsauswahl mitgeliefert.

Maximale Fördermenge, Förderhöhe und Druck werden nicht gleichzeitig erreicht. Der tatsächliche Betriebspunkt hängt unter anderem von Förderhöhe, Leitungslänge, Rohrquerschnitt, Armaturen und Wasserstand ab. Die Pumpe ist sandresistent, aber nicht als Schmutz- oder Sandpumpe bestimmt.

Optionaler Presscontrol-Druckschalter

• automatisches Ein- und Ausschalten der Pumpe
• integrierter Trockenlaufschutz
• maximal 8 A und 1,5 kW
• maximal 10 bar Betriebsdruck
• G1-Zoll-Anschlüsse
• fester Einschaltdruck von 1,5 bar
• Schutzart IP65
• Kabel mit Stecker und Kupplung

Profiinstallation des Pumpenanschlusskabels

Das blaue 20-m-Pumpenkabel wird mit einem einzelnen Schuko-Netzstecker geliefert. Bei einer professionellen Festinstallation wird dieser Stecker üblicherweise entfernt, damit das Pumpenkabel sauber durch die Kabeldurchführung des Brunnenkopfs geführt werden kann. Anschließend klemmt eine Elektrofachkraft das Pumpenkabel direkt am dafür vorgesehenen Pumpenausgang des Presscontrols beziehungsweise der verwendeten Pumpensteuerung an.

Nach Anbieterangabe bleibt die Garantie der Pumpe bei fachgerechtem Entfernen des Steckers und fachgerechtem elektrischem Anschluss erhalten. Schäden durch falschen Anschluss, ungeeignete Verbindungen oder eindringende Feuchtigkeit sind davon nicht umfasst; maßgeblich sind die jeweiligen Garantiebedingungen.

Reicht das Pumpenkabel nicht bis zum trocken montierten Druckschalter, darf es nur mit einem dafür geeigneten Kabel und einer dauerhaft wasserdichten Verbindung verlängert werden. Passend hierfür ist beispielsweise das Kabel-Verbindungs-Kit 1,5 mm² für Brunnenpumpen. Es ist für drei- oder vieradrige Leitungen mit 1,5 mm² vorgesehen und enthält Stoßverbinder, innere Schrumpfschläuche, Dichtungsstreifen und einen äußeren Schrumpfschlauch mit wasserfestem Heißkleber. Alternativ kann eine geeignete Gießharzmuffe verwendet werden.

Wichtig: Das Entfernen des Steckers, eine Kabelverlängerung und der direkte Anschluss am Presscontrol sind Arbeiten an 230 V und dürfen ausschließlich von einer Elektrofachkraft nach Schaltplan, Herstellerangaben und den örtlichen Vorschriften ausgeführt und geprüft werden.

Bitte vor der Bestellung beachten

• Wählen Sie Leitung und Drahtseil mit ausreichender Längenreserve für Einbautiefe, Anschlüsse und Seilschlaufen.
• Der konkrete Lieferumfang richtet sich ausschließlich nach der im Shop gewählten Konfiguration.
• Bei Auswahl der IBO-Pumpe wird die Verbindung für deren 1½-Zoll-Innengewinde passend zusammengestellt. Ein Anschlussset mit einer anderen Pumpe muss vorab auf das Pumpengewinde abgestimmt werden.
• Die elektrische Installation darf nur fachgerecht und unter Beachtung der örtlichen Vorschriften erfolgen.

Lieferumfang: Basisset einschließlich der in der Optionsauswahl gewählten Erweiterungen. Abbildungen der Maximalausstattung zeigen auch optional erhältliche Komponenten.

Einbauanleitung – Brunnenpumpen-Anschlussset PE 32 für DN 100

Wichtig: Diese Anleitung beschreibt die grundsätzliche Montage des Anschlusssets. Sie ergänzt die Anleitungen der Pumpe, des Druckschalters und der übrigen Komponenten, ersetzt diese aber nicht. Elektroarbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden.

1. Lieferung und Auslegung prüfen

1. Vergleichen Sie alle gelieferten Teile mit Ihrer gewählten Konfiguration.
2. Prüfen Sie, ob PE-Leitung und Edelstahlseil für die geplante Einbautiefe ausreichend lang sind. Berücksichtigen Sie Reserve für Anschlüsse, Seilschlaufen und die Führung bis zum Aufstellort.
3. Stellen Sie sicher, dass Pumpendurchmesser, Brunnenrohr, Pumpenleistung, Förderhöhe und Brunnenleistung zusammenpassen.

2. Brunnenkopf vorbereiten

1. Brunnenkopf probeweise auf das obere Ende des DN-100-Brunnenrohrs setzen.
2. Beim verlinkten DN-100-Brunnenkopf muss die Rohrmuffe am oberen Rohrende gemäß Produktangabe abgetrennt werden, damit der Kopf korrekt passt. Vor dem Kürzen die Passform prüfen, das Rohr rechtwinklig schneiden und sauber entgraten.
3. Eine geeignete Stelle für die separate Seildurchführung wählen. Ausreichend Abstand zur großen PE-Durchführung, zur Kabelverschraubung und zum Rand halten.
4. Brunnenkopf abnehmen und sicher auf einer festen Unterlage fixieren. Mit dem mitgelieferten 3,3-mm-Bohrer langsam bohren. Bohrung entgraten und sämtliche Späne entfernen.

3. Edelstahlseil an der Pumpe befestigen

1. Die beiden 5-mm-Schraubkarabiner der Y-förmigen Edelstahl-Pumpenaufhängung an den beiden Aufhängeösen der Pumpe einhängen und vollständig zuschrauben.
2. Beide Karabiner zusätzlich mit geeigneten Kabelbindern gegen Umklappen sichern. Dadurch wird das Risiko vermindert, dass sich die Pumpe im Brunnenrohr verklemmt.
3. Das lange 3-mm-Edelstahlseil um die Kausche legen und die Kausche mit dem oberen Schäkel der Pumpenaufhängung verbinden. Schäkel sicher verschließen.
4. Das kurze Seilende mit zwei Seilklemmen am tragenden Seil befestigen. Bei Bügelklemmen sitzt der Sattel auf dem tragenden Seil, der Bügel auf dem kurzen Seilende.
5. Klemmen gleichmäßig festziehen. Drahtseil, Kausche, Aufhängung, Karabiner, Schäkel und Klemmstellen sorgfältig kontrollieren.
6. Die Pumpe später ausschließlich am Edelstahlseil ablassen und sichern – niemals am blauen Pumpenanschlusskabel oder an der PE-Leitung.

4. PE-Steigleitung und optionale Armaturen montieren

1. Alle Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen.
2. Bei der optionalen IBO 3,5 IPRO 3/011 beginnt der Anschluss am 1½-Zoll-Innengewinde der Pumpe. Die zum Set gehörende passende Außengewinde-Verbindung einsetzen.
3. Bei der in diesem Set angebotenen IBO-Pumpe ist bereits ein Rückschlagventil integriert. Ein zusätzlich gewähltes externes Rückschlagventil nur dann montieren, wenn es für die geplante Anlage vorgesehen ist. Dabei die erforderlichen Verbindungsstücke verwenden; der Pfeil am Ventil muss vom Brunnen in Richtung Verbraucher zeigen.
4. Metallgewinde mit einem für Trink- bzw. Brauchwasser geeigneten Gewindedichtmittel nach dessen Vorgaben abdichten. PE-Klemmverschraubungen nach Herstellerangabe montieren.
5. PE-Steigleitung spannungsfrei anschließen. Vor dem Ablassen eine Sicht- und Zugkontrolle durchführen.

5. Pumpe einsetzen und Brunnenkopf schließen

1. PE-Leitung, Pumpenkabel und Edelstahlseil geordnet und ohne Verdrehung durch die vorgesehenen Durchführungen des Brunnenkopfs führen.
2. Pumpe langsam am Edelstahlseil in den Brunnen ablassen. Eine zweite Person führt PE-Leitung und Elektrokabel nach.
3. Die Pumpe muss im Betrieb vollständig unter Wasser hängen. Die Ansaugöffnung soll oberhalb des Filterbereichs und mit ausreichendem Abstand zu Bodenkappe, Sediment und Brunnenboden liegen.
4. Elektrokabel und PE-Leitung dürfen nicht auf Zug belastet, geknickt oder an scharfen Kanten geführt werden.
5. Einbauhöhe am Edelstahlseil einstellen. Das Seil oberhalb des Brunnenkopfs mit den beiden verbleibenden Seilklemmen sichern.
6. Brunnenkopf einsetzen und die vorhandenen Durchführungen fachgerecht festziehen.

6. Elektrischer Pumpenanschluss

1. Vor allen Arbeiten die Anlage allpolig vom Stromnetz trennen und gegen Wiedereinschalten sichern.
2. Bei der professionellen Festinstallation entfernt eine Elektrofachkraft den Schuko-Stecker des blauen Pumpenkabels. Dadurch kann das Kabel ohne Stecker durch die Kabeldurchführung des Brunnenkopfs geführt werden.
3. Das Pumpenkabel anschließend direkt am dafür vorgesehenen Pumpenausgang des Presscontrols beziehungsweise der eingesetzten Pumpensteuerung nach deren Schaltplan anschließen. Die Schuko-Buchse des verkabelten Presscontrols wird bei dieser Anschlussart nicht für die Pumpe verwendet.
4. Reicht die Kabellänge nicht bis zum trocken installierten Druckschalter, nur ein geeignetes Anschlusskabel mit passendem Aderquerschnitt verwenden. Die Verbindung muss dauerhaft wasserdicht hergestellt werden, beispielsweise mit dem Kabel-Verbindungs-Kit 1,5 mm² oder einer geeigneten Gießharzmuffe.
5. Nach Anbieterangabe bleibt die Pumpengarantie beim fachgerechten Entfernen des Steckers und fachgerechten Anschluss erhalten. Maßgeblich bleiben die Garantiebedingungen; Anschlussfehler und undichte Kabelverbindungen sind nicht umfasst.
6. Isolationswiderstand, Schutzleiter, Fehlerstromschutz und Funktion vor Inbetriebnahme durch die Elektrofachkraft prüfen lassen.

7. Leitung zum Gebäude und Druckschalter

1. PE-Leitung mit großem Biegeradius oder der vorgesehenen 90°-Verschraubung zur waagerechten Trasse führen.
2. Leitungen frostgeschützt und mechanisch geschützt bis zum Gebäude verlegen. Ein KG-Schutzrohr DN 125 kann als Leerrohr dienen, sofern die örtlichen Regeln eingehalten werden; das Elektrokabel ist erforderlichenfalls zusätzlich in einem geeigneten Schutzrohr zu führen.
3. Den Presscontrol trocken, gut belüftet, zugänglich und frostfrei im Gebäude installieren – nicht in einer feuchten Brunnenstube.
4. Fließrichtung und G1-Zoll-Anschlüsse des Presscontrols beachten. Die Druckseite führt anschließend waagerecht zum Hausnetz bzw. zu einem vorhandenen Druckkessel.
5. Elektrischen Anschluss, Fehlerstromschutz, Absicherung und Potentialausgleich durch eine Elektrofachkraft prüfen lassen.

8. Inbetriebnahme

1. Eine Entnahmestelle öffnen.
2. Anlage einschalten und zunächst fördern lassen, bis Wasser blasenfrei austritt.
3. Alle Verschraubungen, Armaturen und Übergänge auf Dichtheit prüfen.
4. Entnahmestelle schließen und kontrollieren, ob der Druckschalter die Pumpe ordnungsgemäß abschaltet.
5. Pumpe niemals trocken betreiben. Bei fehlender Förderung sofort ausschalten und Ursache prüfen.

9. Regelmäßige Kontrolle

• Seilklemmen, Edelstahlseil und Aufhängung auf festen Sitz und Korrosion prüfen.
• PE-Verbindungen und Armaturen auf Leckagen kontrollieren.
• Brunnenkopf geschlossen und frei von Schmutz halten.
• Bei häufigem Takten, Druckabfall, ungewöhnlichen Geräuschen oder verminderter Förderleistung die Anlage abschalten und prüfen lassen.

Sicherheitshinweis: Vor jeder Arbeit die Anlage allpolig vom Stromnetz trennen und gegen Wiedereinschalten sichern. Druck aus der Leitung ablassen. Herstellerangaben und örtliche Vorschriften haben Vorrang.
